電橋電路
橋路形式

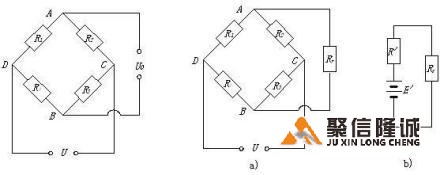

圖1 *常用的電阻電橋
如圖1所示為*常用的電阻電橋，有四個電阻組成橋臂，一個對角接電源，另一個作為輸出。
電橋各臂的電阻分別為R1、R2、R3、R4，U為電橋的直流電源電壓。當四臂電阻R1=R2=R3=R4=R時，稱為等臂電橋;當R1=R2=R,R3=R4=R'≠R時，稱為輸出對稱電橋;
當R1=R4=R，R2= R3=R'≠R時，稱為電源對稱電橋。
折疊編輯本段工作方式
單臂工作:電橋中只有一個臂接入被測量，其它三個臂采用固定電阻;雙臂工作:如果電橋兩個臂接入被測量，另兩個為固定電阻就稱為雙臂工作電橋，又稱為半橋形式;全橋方式:如果四個橋臂都接入被測量則稱為全橋形式。
折疊編輯本段輸出方式
電橋的輸出方式有電流型和電壓型兩種，主要根據負載情況而定。
1)電流輸出型
當電橋的輸出信號較大，輸出端又接入電阻值較小的負載如檢流計或光線示波器進行測量時，電橋將以電流形式輸出，負載電阻為Rg可以得
所以電橋輸出端的開路電壓UAB為
應用有源-----端口網絡定理，電流輸出電橋可以簡化成電路。E'相當于電橋輸出端開路電壓Uab，R'為網絡的入端電阻
可以知道。流過負載Rg的電流為 (1-4-3)
當Ig =0時，電橋平衡。故電橋平衡條件為
R1R3=R2R4或
當電橋負載電阻Rg等于電橋輸出電阻時，即阻抗匹配時，有
這時電橋輸出功率*大，電橋輸出電流為
(1-4-4)
輸出電壓為
(1-4-5)
當橋臂R1為與被測量有關的可變電阻，且有電阻增量ΔR時，略去分母中的ΔR項則對于輸出對稱電橋, R1=R2=R,R3=R4=R
對于電源對稱電橋，R1=R4=R,R2=R3=R'≠R
對于等臂電橋，R1=R2=R3=R4=R
由以上結果可以看出，三種形式的電橋，當ΔR<<R時，其輸出電流都與應變片的電阻變化率即應變成正比，它們之間呈線性關系。
2) 電壓輸出型
當電橋輸出端接有放大器時，由于放大器的輸入阻抗很高，所以可以認為電橋的負載電阻為無窮大，這時電橋以電壓的形式輸出。輸出電壓即為電橋輸出端的開路電壓，其表達式為 (1-4-6)
設電橋為單臂工作狀態，即R1為應變片，其余橋臂均為固定電阻。當R1感受被測量產生電阻增量ΔR1時，由初始平衡條件R1R3=R2R4得 ，代入式(1-4-6)，則電橋由于ΔR1產生不平衡引起的輸出電壓為
(1-4-7)
對于輸出對稱電橋，此時R1=R2=R,R3=R4=R?/SUP>，當R1臂的電阻產生變化ΔR1=ΔR，根據(1-4-7)可得到輸出電壓為
(1-4-8)
對于電源對稱電橋，R1=R4=R,R2=R3=R'≠R。當R1臂產生電阻增量ΔR1=ΔR時，由式(1-4-7)得
(1-4-9)
對于等臂電橋R1=R2=R3=R4=R ，當R1的電阻增量ΔR1=ΔR時，由式(1-4-7)可得輸出電壓為
(1-4-10)
由上面三種結果可以看出，當橋臂應變片的電阻發生變化時，電橋的輸出電壓也隨著變化。當ΔR《R時，電橋的輸出電壓與應變成線性關系。還可以看出在橋臂電阻產生相同變化的情況下，等臂電橋以及輸出對稱電橋的輸出電壓要比電源對稱電橋的輸出電壓大，即它們的靈敏度要高。因此在使用中多采用等臂電橋或輸出對稱電橋。
在實際使用中為了進一步提高靈敏度，常采用等臂電橋，四個被測信號接成兩個差動對稱的全橋工作形式。
可見R1=R+ΔR,R2=R-ΔR,R3=R+δR,R4=R-ΔR ，將上述條件代入式(1-4-6)得
由式看出，由于充分利用了雙差動作用，它的輸出電壓為單臂工作時的4倍，所以大大提高了測量的靈敏度。
